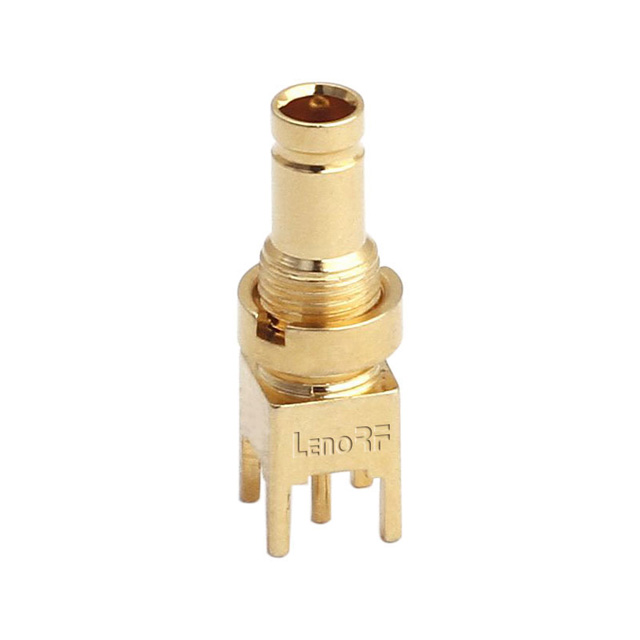

1.0_2.3_FEMALE_STRAIGHT_PCB_RF_CONNECTORS.

Рота:
80-7061-011-01.

штат:

Количество:



Запрос цены Добавить в корзину

описание продукта

Описание:

1.0-2.3 (DIN 47297) Разъемы выполняют при 50 Ом до 10 ГГц и характеризуются высокой механической и электрической стабильностью. Они на 40% меньше, чем серия 1.6-5.6.

Разъемы предлагают различные механизмы сцепления, где мужские типы могут быть связаны с любым женским типом. Версия блокировки / муфты быстрого блокировки / толчка позволяет быстро установить. Эта серия соответствует CECC 22230 и DIN 47297.

Функции

Импеданс 50 Ом

Интерфейс согласно CECC 22230, DIN 47297

Частотный диапазон DC до 10 ГГц

Потеря возврата (кабельный разъем прямо)

≥ 32 дБ @ DC до 1 ГГц

≥ 23 дБ @ 1 ГГц до 4 ГГц

≥ 16 дБ @ 4 ГГц до 10 ГГц

Спаривание циклов ≥ 500

Материалы и гальваники
Провести	Латунь / серебряное покрытие
Изолятор	PTFE.
Тело	Латунь / тройное
Другие части	Латунь / никелирование
Электрические характеристики
Импеданс	50 Ом
Частотный диапазон	0-3 ГГц
Вспомогательный	≤1.30.
Рейтинг напряжения	500 В.
Относящийся к окружающей среде
Рейтинг температуры	-65 ° C до + 165 ° C
Коррозия (соль спрей)	MIL-STD-202, метод 101, условие B
Вибрация	MIL-STD-202, метод 204, условие D, 20 гс
Шок	MIL-STD-202, метод 213, условие I, 100 гс
Тепловой удар	MIL-STD-202, метод 107. B, -65 ° C до + 125 ° C
Устойчивость к влаге	MIL-STD-202, метод 106, меньше шага 7b
Барометрическое давление (высота)	MIL-STD-202, метод 105, условие C, 70K FT.
