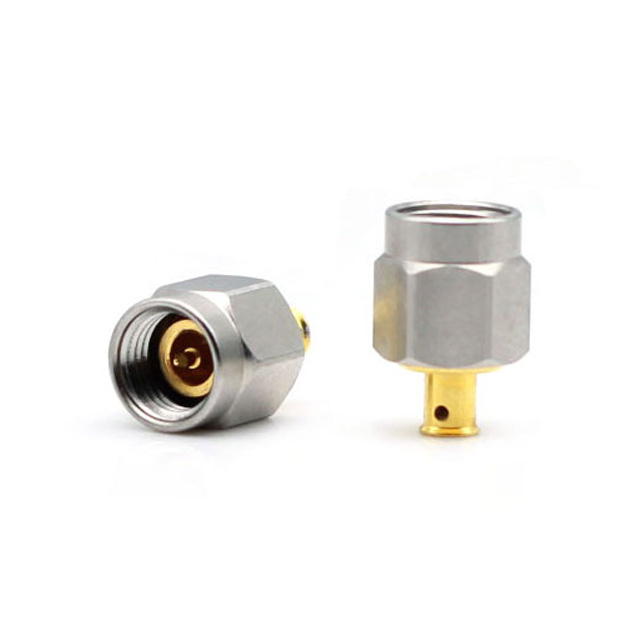

801-7061-011-01.
штат: | |
---|---|
Количество: | |
Описание:
Разъем 2,92 мм был разработан для использования до 40 ГГц. Интерфейс в соответствии с IEC 60169-35 мужской PIN-код короче, чем у SMA или 3,5 мм, чтобы убедиться, что внешние контакты мужского и женского разъема занимаются до того, как вытесняют штифт и женское сосуждение. Это гарантирует, что PIN-код и сокет не увидят чрезмерной износа и сопряженного стресса, видимого путем смещения в разъеме SMA или 3,5 мм. 2,92 мм разъем также имеет более толстую стену, чем стандартная SMA. 2,92 мм серии Mates с разъемами SMA и 3,5 мм.
Техническая спецификация;
Приложения:
Высокоскоростная цифровая
Инструментария
Военный
Аэрокосмический
Спутниковое оборудование связи (Satcom)
Кабельные сборки
Тест и измерение
Характеристики и преимущества
Диапазон частоты DC до 40 ГГц (пригоднее до 46 ГГц)
Низкий VSWR
Низкая рф утечка
Превосходная надежность
Совместим с SMA, 3,5 мм и k разъемами серии
Материалы и гальваники | |
Провести | Латунь / золотое покрытие |
Изолятор | PTFE. |
Тело | Нержавеющая сталь |
Другие части | Латунь / никелирование |
Электрические характеристики | |
Импеданс | 50 Ом |
Частотный диапазон | 0-40 ГГц |
Вспомогательный | ≤1.05. |
Рейтинг напряжения | 500 В. |
Относящийся к окружающей среде | |
Рейтинг температуры | -65 ° C до + 165 ° C |
Коррозия (соль спрей) | MIL-STD-202, метод 101, условие B |
Вибрация | MIL-STD-202, метод 204, условие D, 20 гс |
Шок | MIL-STD-202, метод 213, условие I, 100 гс |
Тепловой удар | MIL-STD-202, метод 107. B, -65 ° C до + 125 ° C |
Устойчивость к влаге | MIL-STD-202, метод 106, меньше шага 7b |
Барометрическое давление (высота) | MIL-STD-202, метод 105, условие C, 70K FT. |
