Описание:

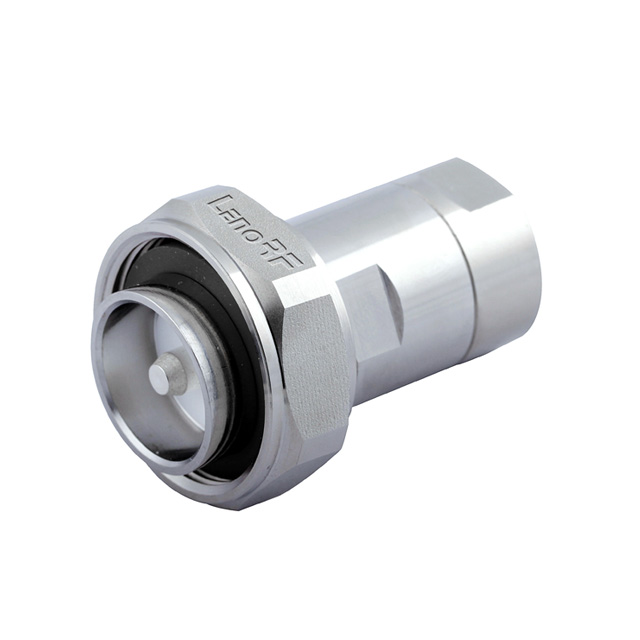

7-16 разъемов - это высококачественные коаксиальные решения с низким ослаблением и интермодуляцией для частот до 7,5 ГГц. Они подходят для среднего и высокой передачи мощности в наружных приложениях, таких как мобильные связи из-за их высокой механической устойчивости и превосходной погодой.
Выбор продукта:
Кабельные разъемы (полужесткие, полу гибкие, гофрированные кабели)
Разъемы панелей
Кабельные сборки
Адаптеры
Калибровочные наборы
Измерительное оборудование и аксессуары
Инструменты
Функции:
Импеданс 50 Ом
Интерфейс в соответствии с IEC 61169-4, EN 122190, DIN 47223
Частотный диапазон DC до 7,5 ГГц
Потеря возврата (кабельный разъем прямо):
≥ 32 дБ @ DC до 0,5 ГГц
≥ 21 дБ @ 0,5 ГГц до 4 ГГц
≥ 17 дБ @ 4 ГГц до 7,5 ГГц
Спаривание циклов ≥ 500
Минимальный шаг ≥ 32 мм
Окружающий механизм блокировки
Преимущества:
Низкое затухание
Низкий pim.
Механическая устойчивость
Отличная погода сопротивления
Простая установка
Техническая спецификация;
Материалы и гальваники | |
Провести | Латунь / серебро или золотое покрытие |
Изолятор | PTFE. |
Тело | Латунь / тройной или никель или серебристый |
Другие части | Латунь / никелирование |
Электрические характеристики | |
Импеданс | 50 Ом |
Частотный диапазон | 0-3 ГГц |
Вспомогательный | ≤1.30. |
Рейтинг напряжения | 500 В. |
Относящийся к окружающей среде | |
Рейтинг температуры | -65 ° C до + 165 ° C |
Коррозия (соль спрей) | MIL-STD-202, метод 101, условие B |
Вибрация | MIL-STD-202, метод 204, условие D, 20 гс |
Шок | MIL-STD-202, метод 213, условие I, 100 гс |
Тепловой удар | MIL-STD-202, метод 107. B, -65 ° C до + 125 ° C |
Устойчивость к влаге | MIL-STD-202, метод 106, меньше шага 7b |
Барометрическое давление (высота) | MIL-STD-202, метод 105, условие C, 70K FT. |
