89-5161-1115-01.
штат: | |
---|---|
Количество: | |
Описание:

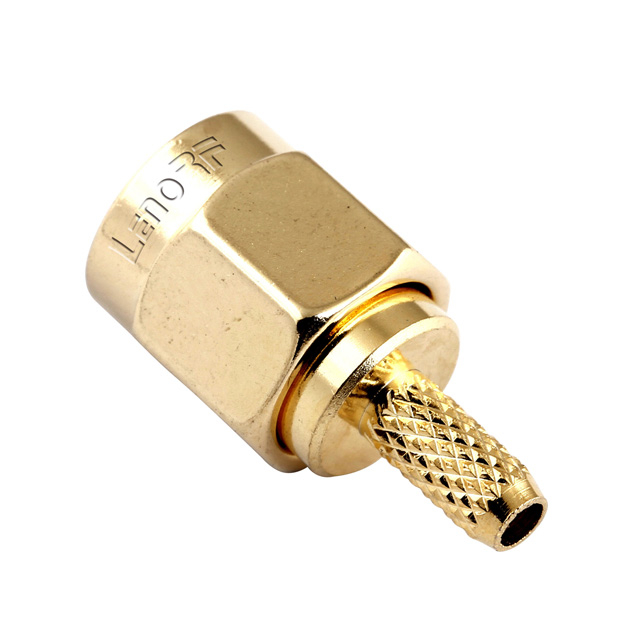

Lenorf SMA Коаксиальные разъемы обеспечивают высококачественные и высокопроизводительные. Эти винтовые блокирующие соединители с определенным максимальным крутящим моментом обеспечивают высокую надежность, длительный срок службы, высокую механическую стабильность и отличные электрические характеристики. Наружный контакт Butted включает превосходную частоту диапазона до 18 ГГц и выступлений потери возвращаемости ≥ 30 дБ. Разъемы SMA могут быть применены в различных радиочастотных приложениях, таких как телекоммуникационные и мобильные связи, тестовые и измерение и приборы.
Выбор продукта
Кабельные разъемы
Разъемы панелей
Разъемы PCB
Кабельные сборки
Адаптеры и завершения
Измерение оборудования и волновых направляющих
Инструменты и аксессуары
Функции
Импеданс 50 Ом
Интерфейс в соответствии с IEC 60169-15, EN 122110, MIL-STD-348A, рис. 310
Частотный диапазон DC до 18 ГГц
Потеря возврата (кабельный разъем прямо) ≥ 30 дБ (тип.)
Спаривание циклов CUBE / из нержавеющей стали ≥ 500; Cuzn ≥ 100.
Тестовый момент связи: Cube / из нержавеющей стали ≥ 1,7 нм; Cuzn ≥ 0,6 нм
Рекомендуется соединительная момент: Cube / из нержавеющей стали 0,8 нм до 1,1 нм; Cuzn ≥ 0,5 нм
Окружающий механизм блокировки
Подключенный внешний контакт
Преимущества
Высококачественные и высокопроизводительные
Определенный максимальный крутящий момент
Высокая надежность
Длительный срок службы и высокая механическая устойчивость
Отличные электрические характеристики до 18 ГГц
Отличная возвратная потеря выступления ≥ 30 дБ
Материалы и гальваники | |
Провести | Латунь / золотое покрытие |
Изолятор | PTFE. |
Тело | Латунь / золото |
Другие части | Латунь / никелирование |
Электрические характеристики | |
Импеданс | 50 Ом |
Частотный диапазон | 0-18 ГГц |
Вспомогательный | ≤1.05. |
Рейтинг напряжения | 500 В. |
Относящийся к окружающей среде | |
Рейтинг температуры | -65 ° C до + 165 ° C |
Коррозия (соль спрей) | MIL-STD-202, метод 101, условие B |
Вибрация | MIL-STD-202, метод 204, условие D, 20 гс |
Шок | MIL-STD-202, метод 213, условие I, 100 гс |
Тепловой удар | MIL-STD-202, метод 107. B, -65 ° C до + 125 ° C |
Устойчивость к влаге | MIL-STD-202, метод 106, меньше шага 7b |
