| Рота | ZT26. | |

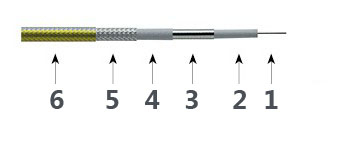

| Кабельная структура | ||
| Нет | Материал и поверхность отделка | |
| 1 | Провести: | Посеребренный купер |
| 2 | Изолятор: | Ld-ptfe. |
| 3 | Внутреннее оплетка: | Посеребренная куперская лента |
| 4 | Межслой | Ld-ptfe. |
| 5 | Внешнее переплетение: | Серебряный плексинг Купер |
| 6 | Куртка Куртка: | FEP. |
| Характеристика механизма | ||||
| Измерение | мм | Дюйм | ||
| Провести | 0.91 | 0.036 | ||
| Изолятор | 2.65 | 0.104 | ||
| Внутреннее оплетка | 2.85 | 0.112 | ||
| Межслой | 3.09 | 0.122 | ||
| Внешняя оплетка | 3.54 | 0.14 | ||
| Пиджак | 4.6 | 0.181 | ||
| Масса | 0,04 кг / м | |||
| Min.bender Radius. | (Динамический 46,0 мм), (статический 18,0 мм) | |||
| Цикл | > 5000. | |||
| Диапазон температур | -55 ℃ ~ + 125 ℃ | |||
| Электрические характеристики | ||||
| Разъем | 6 ГГц | 18 ГГц | 26.5 ГГц | |
| Vswr max. | SMA / 3,5 мм | 1.15: 1. | 1.25: 1. | 1.30: 1. |
| N | 1.15: 1. | 1.25: 1. | — | |
| TNC. | 1.15: 1. | 1.30: 1. | — | |
| Мероприятие | 50Ω. | |||
| Распространение скорости | 76% | |||
| Эффективность экранирования | > 90 дБ | |||
| Амплитудная устойчивость | <± 0,03 дБ⑥26.5 ГГц | |||
| Фазовая стабильность фазы | <± 2,7 ° ⑥26.5 ГГц | |||
| Затухание (25 ℃) | ||||
| Частота (МГц) | БД / 100 футов | дБ / 100 м | ||
| 1000 | 11.5 | 37.6 | ||
| 3000 | 20 | 65.6 | ||
| 6000 | 28.5 | 93.6 | ||
| 10000 | 37.1 | 121.8 | ||
| 12000 | 40.8 | 133.9 | ||
| 18000 | 50.4 | 161.4 | ||
| 26500 | 61.8 | 202.8 | ||
| Средняя мощность (25 ℃, уровень моря, только кабель) | ||||
| Частота (ГГц) | Ваттс | |||
| 1000 | 505 | |||
| 3000 | 289 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 142 | |||
| 18000 | 115 | |||
| 26500 | 94 | |||
