| Рота | ZT50. | |

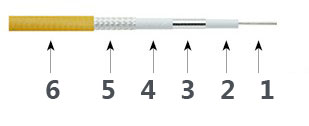

| Кабельная структура | ||
| Нет | Материал и поверхность отделка | |
| 1 | Провести: | Посеребренный купер |
| 2 | Изолятор: | Ld-ptfe. |
| 3 | Внутреннее оплетка: | Посеребренная куперская лента |
| 4 | Межслой | Ld-ptfe. |
| 5 | Внешнее переплетение: | Серебряный плексинг Купер |
| 6 | Куртка Куртка: | FEP. |
| Характеристика механизма | |||||
| Измерение | мм | Дюйм | |||
| Провести | 0.72 | 0.028 | |||
| Изолятор | 2.21 | 0.087 | |||
| Внутреннее оплетка | 2.38 | 0.094 | |||
| Межслой | 2.68 | 0.106 | |||
| Внешняя оплетка | 3.14 | 0.124 | |||
| Пиджак | 3.6 | 0.142 | |||
| Масса | 0,034 кг / м | ||||
| Min.bender Radius. | (Dynamic 36,0 мм), (статический 14,4 мм) | ||||
| Цикл | > 5000. | ||||
| Диапазон температур | -55 ℃ - + 125 ℃ | ||||
| Электрические характеристики | |||||
| Разъем | 18 ГГц | 26.5 ГГц | 40 ГГц | 50 ГГц | |
| Vswr max. | 2,92 мм | 1.25: 1. | 1.30: 1. | 1.30: 1. | - |
| 2,4 мм | 1.25: 1. | 1.30: 1. | 1.30: 1. | 1.35: 1. | |
| Мероприятие | 50 Ом | ||||
| Распространение скорости | 76% | ||||
| Эффективность экранирования | > 90 дБ | ||||
| Амплитудная устойчивость | <± 0,05 дБ@50 ГГц | ||||
| Фазовая стабильность фазы | <± 5 ° @ 50 ГГц | ||||
| Затухание (25 ℃) | |||||
| Частота (МГц) | БД / 100 футов | дБ / 100 м | |||
| 1000 | 13.4 | 43.8 | |||
| 3000 | 23.3 | 76.4 | |||
| 6000 | 33.2 | 108.8 | |||
| 12000 | 48.2 | 158.1 | |||
| 18000 | 58.5 | 191.8 | |||
| 26500 | 71.6 | 234.8 | |||
| 40000 | 88.9 | 291.7 | |||
| 50000 | 100.2 | 328.5 | |||
| Средняя мощность (25 ℃, уровень моря, только кабель) | |||||
| Частота (ГГц) | Ваттс | ||||
| 1000 | 250 | ||||
| 3000 | 140 | ||||
| 6000 | 130 | ||||
| 12000 | 80 | ||||
| 18000 | 72 | ||||
| 26500 | 66 | ||||
| 40000 | 60 | ||||
| 50000 | 56 | ||||
