| Рота | ZT40. | |

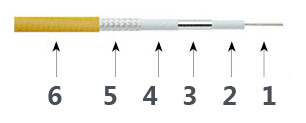

| Кабельная структура | ||
| Нет | Материал и поверхность отделка | |
| 1 | Провести: | Посеребренный купер |
| 2 | Изолятор: | Ld-ptfe. |
| 3 | Внутреннее оплетка: | Посеребренная куперская лента |
| 4 | Межслой | Ld-ptfe. |
| 5 | Внешнее переплетение: | Серебряный плексинг Купер |
| 6 | Куртка Куртка: | FEP. |
| Характеристика механизма | ||||
| Измерение | мм | Дюйм | ||
| Провести | 0.92 | 0.036 | ||
| Изолятор | 2.5 | 0.098 | ||
| Внутреннее оплетка | 2.66 | 0.105 | ||
| Межслой | 2.95 | 0.116 | ||
| Внешняя оплетка | 3.11 | 0.122 | ||
| Пиджак | 3.8 | 0.15 | ||
| Масса | 0,033 кг / м | |||
| Min.bender Radius. | (Динамический 38,0 мм), | Статический 14,4 мм) | ||
| Цикл | > 5000. | |||
| Диапазон температур | -55 ℃ ~ + 165 ℃ | |||
| Электрические характеристики | ||||
| Разъем | 18 ГГц | 26.5 ГГц | 40 ГГц | |
| Vswr max. | 2,92 мм | 1.25: 1. | 1.30: 1. | 1.30: 1. |
| 2,4 мм | 1.25: 1. | 1.30: 1. | 1.30: 1. | |
| Мероприятие | 50Ω. | |||
| Распространение скорости | 83% | |||
| Эффективность Scelding | > 90 дБ | |||
| Амплитудная устойчивость | <± 0,04 дБ@40 ГГц | |||
| Фазовая стабильность фазы | <± 4 ° @ 40 ГГц | |||
| Затухание (25 ℃) | ||||
| Частота (МГц) | DB / 100 футов | дБ / 100 м | ||
| 1000 | 11.4 | 37.5 | ||
| 3000 | 20 | 65.7 | ||
| 6000 | 28.6 | 93.8 | ||
| 10000 | 37.3 | 122.4 | ||
| 12000 | 41.4 | 135.8 | ||
| 18000 | 50.8 | 166.7 | ||
| 26500 | 62.4 | 204.8 | ||
| 40000 | 77.7 | 254.8 | ||
| Средняя мощность (25 ℃, уровень моря, только кабель) | ||||
| Частота (МГц) | Ваттс | |||
| 1000 | 509 | |||
| 3000 | 291 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 141 | |||
| 18000 | 115 | |||
| 26500 | 93 | |||
| 40000 | 75 | |||
