| Рота | ZT67. | |

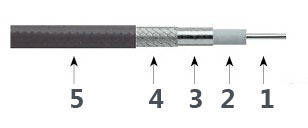

| Кабельная структура | ||
| Нет | Материал и поверхность отделка | |
| 1 | Провести: | Посеребренный купер |
| 2 | Изолятор: | Спутник |
| 3 | Внутреннее оплетка: | Посеребренная куперская лента |
| 4 | Внешнее переплетение: | Серебряный плексинг Купер |
| 5 | Куртка Куртка: | FEP. |
| Характеристика механизма | |||||
| Измерение | мм | Дюйм | |||
| Провести | 0.5 | 0.02 | |||
| Изолятор | 1.5 | 0.059 | |||
| Внутреннее оплетка | 1.64 | 0.065 | |||
| Внешняя оплетка | 1.89 | 0.074 | |||
| Пиджак | 2.2 | 0.087 | |||
| Масса | 0,016 кг / М. | ||||
| Min.bender Radius. | (Динамический 22,0 мм), (статический 8,8 мм) | ||||
| Цикл | > 5000. | ||||
| Диапазон температур | -55 ℃ - + 125 ℃ | ||||
| Электрические характеристики | |||||
| Vswr max. | Разъем | 18 ГГц | 40 ГГц | 50 ГГц | 67 ГГц |
| 1,85 мм | 1.20: 1. | 1.30: 1. | 1.40: 1. | 1.50: 1. | |
| Мероприятие | 50 Ом | ||||
| Распространение скорости | 76% | ||||
| Эффективность экранирования | > 90 дБ | ||||
| Амплитудная устойчивость | <± 0,15 дБ@67 ГГц | ||||
| Фазовая стабильность фазы | <± 6,7 ° @ 67 ГГц | ||||
| Затухание (25 ℃) | |||||
| Частота (МГц) | БД / 100 футов | дБ / 100 м | |||
| 1000 | 19.49 | 64 | |||
| 3000 | 34.11 | 112 | |||
| 6000 | 48.73 | 160 | |||
| 18000 | 87.41 | 287 | |||
| 26500 | 107.82 | 354 | |||
| 40000 | 135.23 | 444 | |||
| 50000 | 153.2 | 503 | |||
| 67000 | 180.01 | 591 | |||
| Средняя мощность (25 ℃, уровень моря, только кабель) | |||||
| Частота (ГГц) | Ваттс | ||||
| 1000 | 97 | ||||
| 3000 | 55 | ||||
| 6000 | 38 | ||||
| 18000 | 21 | ||||
| 26500 | 17 | ||||
| 40000 | 14 | ||||
| 50000 | 13 | ||||
| 67000 | 12 | ||||
